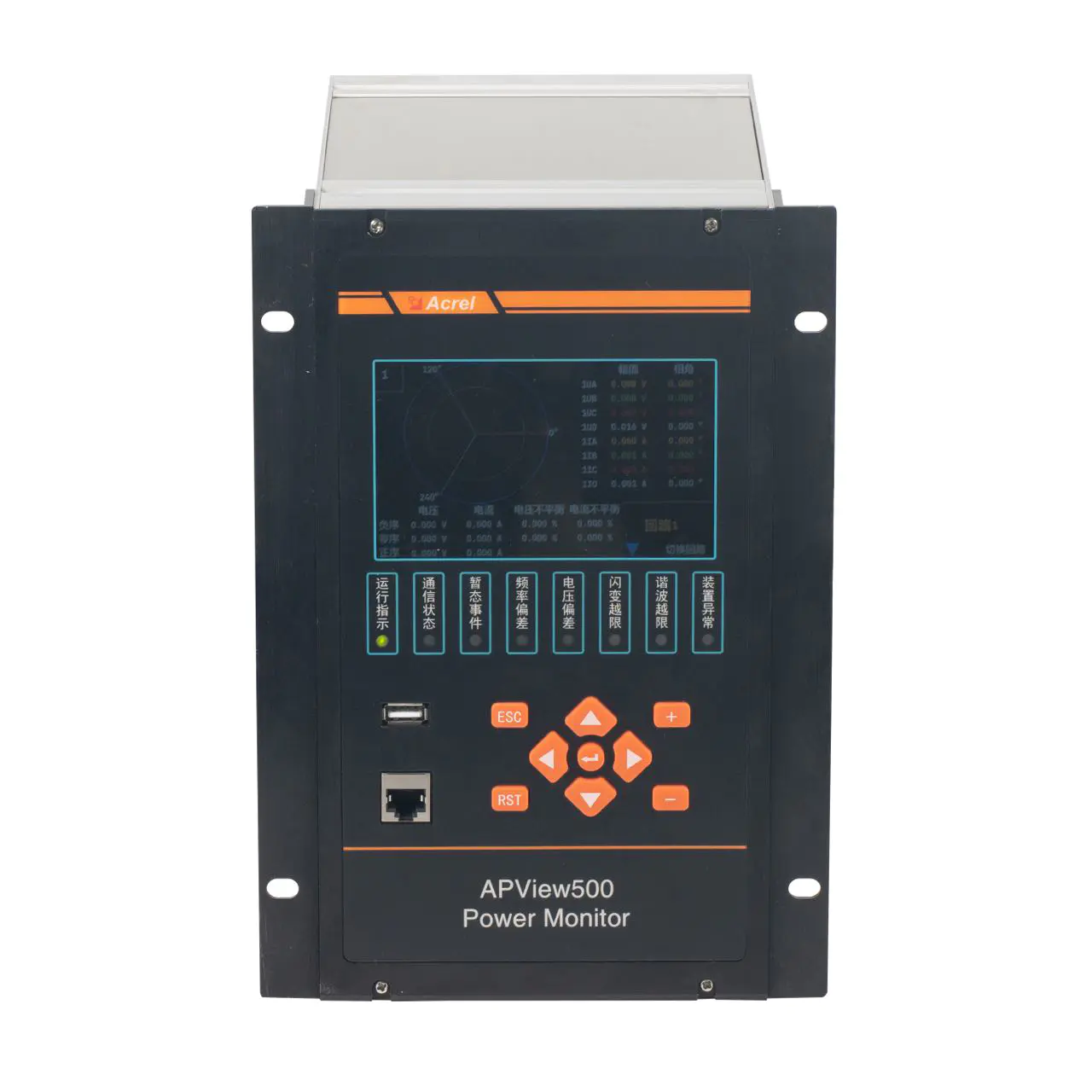

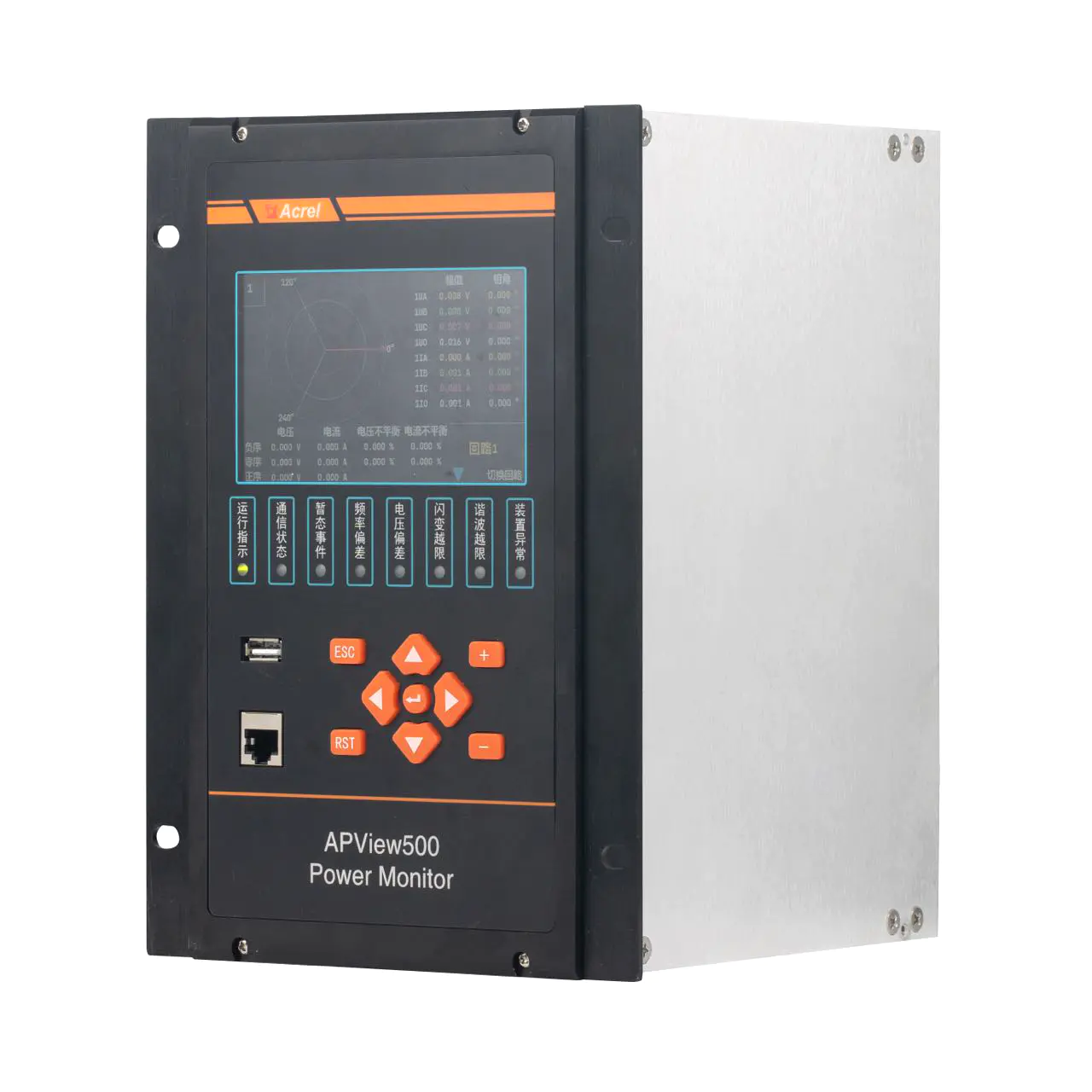

APView500 AC 三相 CT 接入 面板安装 RS485 电源分析仪

製品の説明

説明

• Acrel APView500は、IEC61000-4-30規格に準拠した高精度電力品質監視装置です。2次～63次の高調波測定、波形サンプリング、電圧不平衡監視、フリッカ監視、測定制御など、包括的な監視機能を提供します。IEC61850通信プロトコルをサポートしており、最新の電力システムとのシームレスな統合を実現します。APView500は、その高度な機能と高精度により、化学、鉄鋼、冶金、病院、データセンター、交通、建設などの産業に最適で、電力品質の分析と改善のための信頼性の高いデータを提供します。

  仕様

  ---

  技術パラメータ	値
  定格値	AC電圧:AC/DC220V、AC/DC110V、またはDC48V 0-1.2In 通信 1.2In、連続動作
  	1秒間20回
  電源 定格:	AC/DC220V、AC/DC110V、またはDC48V
  	許容偏差: -20%～+20% 消費電力: ≤15W
  消費電力	≤0.5VA (単相) 測定範囲 0-1.2In デジタル出力
  	機械的寿命: ≥10000
  	出力モード:
  パッシブ接点	スイッチング容量: ≤4000W または ≤384VA オン状態電流: 連続モードで ≥16A (AC250V/DC24V); 短時間 (200ms) で ≥30A
  精度	クラス0.5
  実効値電圧: ±0.1%	実効値電流: ±0.1% P, Q, S: ±0.2%
  	力率: クラス0.5 電圧偏差: 0.1%
  	周波数偏差: ±0.001Hz 通信 RS485、Modbus-RTUプロトコル; Ethernet
  	三相不平衡 電圧不平衡: ±0.15% 電流不平衡: ±1% 電力周波数耐電圧
  	電源端子と信号入出力端子間 2kV/1分 (RMS) 筐体と全端子間 (基準電圧40V未満の端子を除く) AC 4kV
  温度	動作: -10℃～+55℃ 保管: -30℃～+80℃
  	湿度
  	≤95%RH、結露なきこと、腐食性ガスなし
  	標高
  	≤2500m
