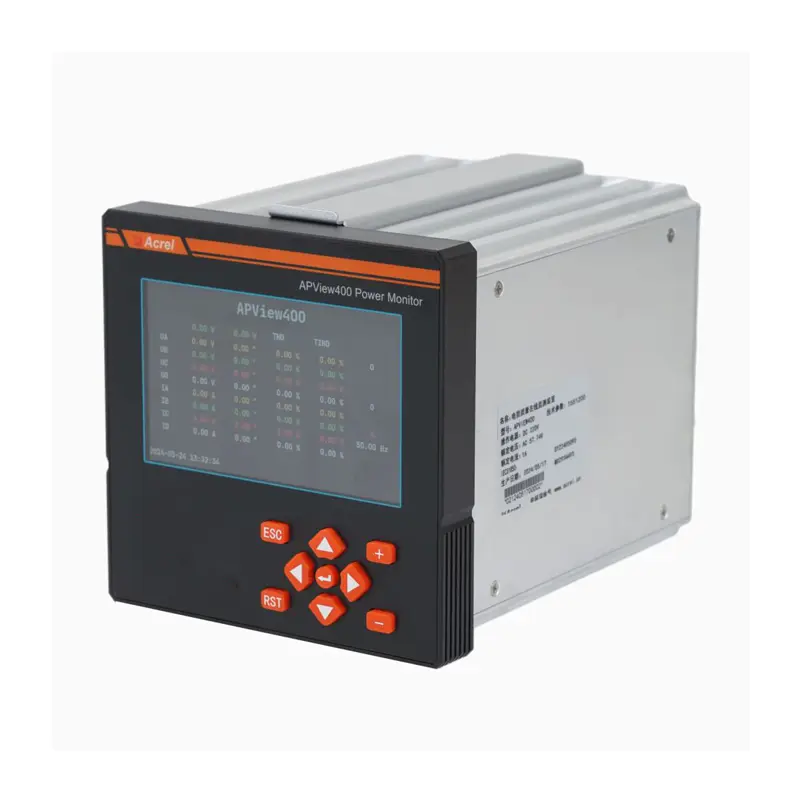

APView400 クラスA認証電力品質アナライザ

製品の説明

説明する

• Acrel APView400 パワー品質分析機は,PQMシステム用のプロの電力品質モニタリング装置です.IEC61000 - 4 - 30 Ed3クラスAおよびIEC60253 - 22クラス0.2S規格に適合しています.障害波形記録と障害方向検出などの高度な機能2000以上の波形と5000のシーケンス・オブ・イベント (SOE) を記録できる.また,高精度測定,高性能マルチコアプラットフォーム,および埋め込みオペレーティングシステムも備えています.この装置は35kVまでの電源システムに適しており,半導体などの産業で広く使用されていますまた,Modbus - RTU,Modbus - TCP,およびIEC61850 MMSなどの様々な通信プロトコルをサポートしています.電力・品質モニタリングの総合的なソリューションに.

  仕様

  ---

  技術パラメータ	価値
  格付け値	交流電圧:AC/DC220V AC/DC110V あるいは DC48V
  	AC電流:AC1A,5A
  過負荷 容量	1.2In,連続作業
  	20回 1秒間
  電源	ランキング: AC/DC220 AC/DC110V または DC48V
  	許容される偏差: -20%-+20%
  	電力消費:≤15W
  電力消費量	≤0.5VA (単相)
  怒りを測定する	0-1.2インチ
  デジタル出力	機械使用寿命: ≥10000
  	出力モード: パシブコンタクト
  	スイッチ容量: ≤4000W あるいは ≤384VA
  	オン状態 電流: ≥16A (AC250V/DC24V) 連続モードで
  	≥30A 短時間 (200ms)
  A について精度	クラス05
  	RMS電圧:±0.1%
  	RMS電流:±0.1%
  	P,Q,S:±0.2%
  	パワーファクター:クラス05
  	電圧偏差:00.1%
  	周波数偏差:±0.001Hz
  コミュニケーション	RS485,Modbus-RTUプロトコル,イーサネット
  3相不均衡	電圧不均衡:±0.15%
  	電流不均衡:±1%
  電源周波数 抵抗電圧	端末の電源セットと信号入力,端末の出力セットの間 2kV/1min (RMS)
  	シェルとすべての端末セットの間 (端末セットを除く,40V未満の基準電圧) AC 4kV
  温度	操作: -10°C+55°C 保存: -30°C~+80°C
  湿度	≤95%RH,冷却なし,腐食性ガスなし
  高さ	≤ 2500m

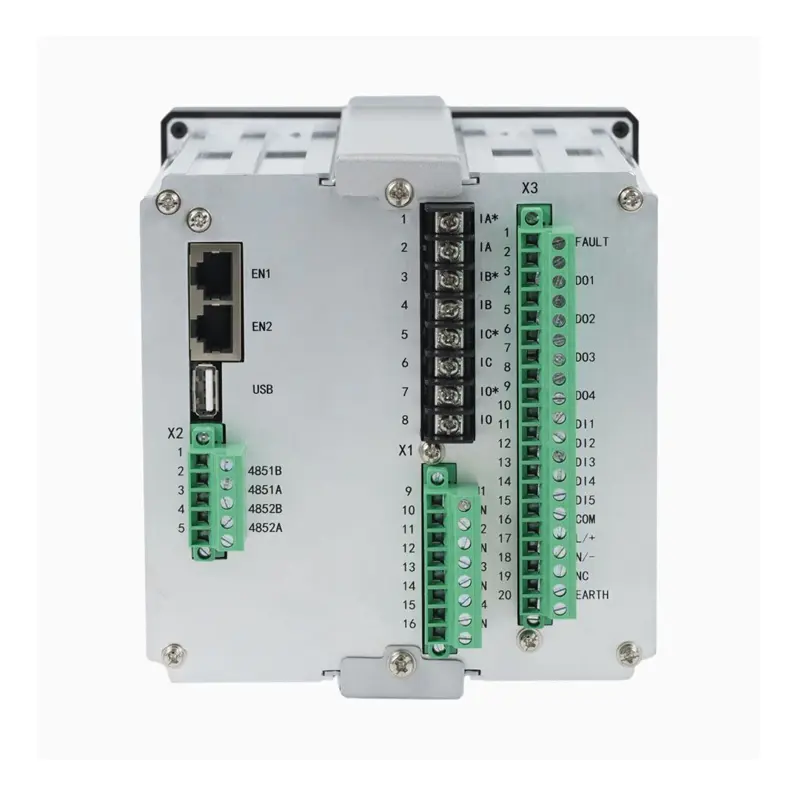

  尺寸と配線図

  ---
