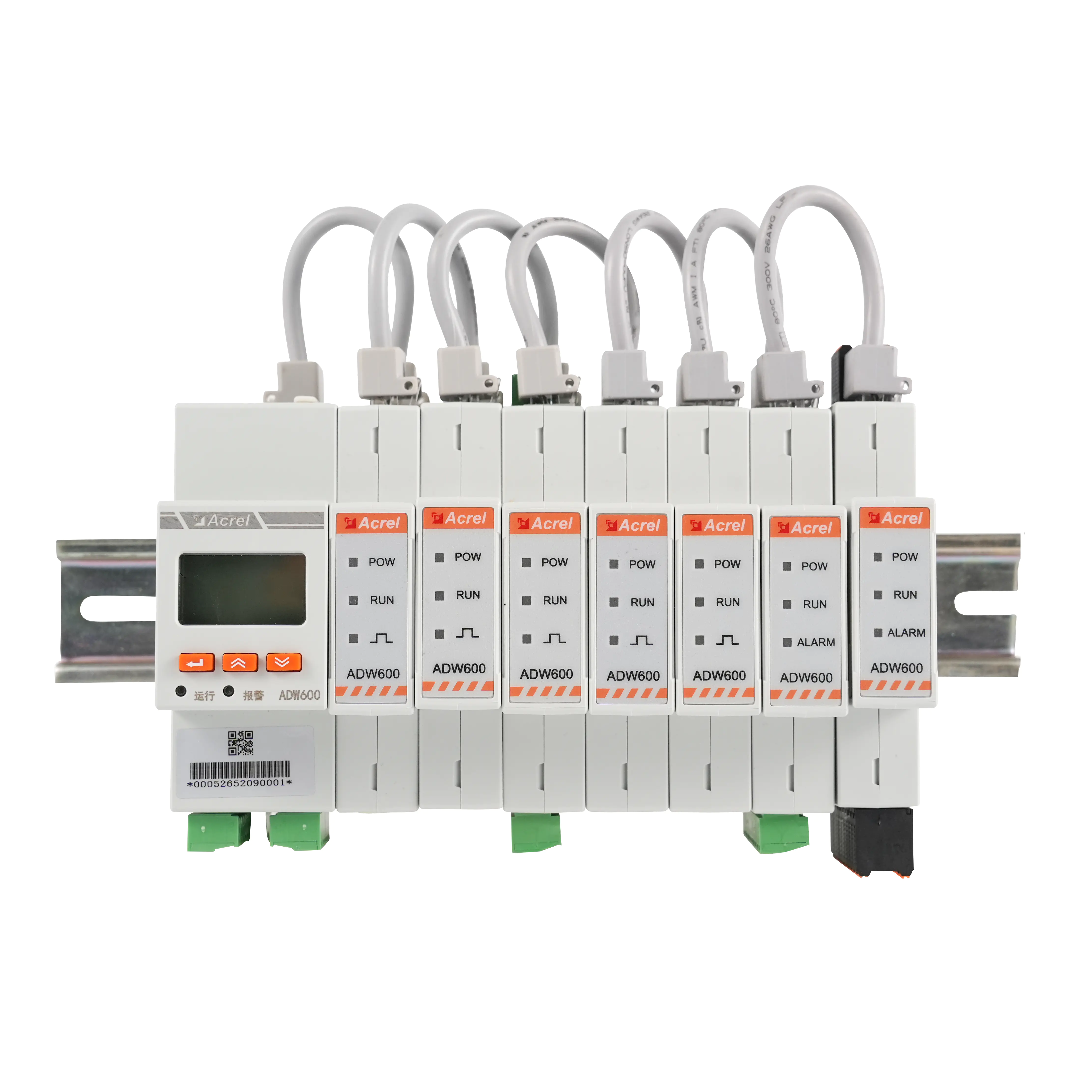

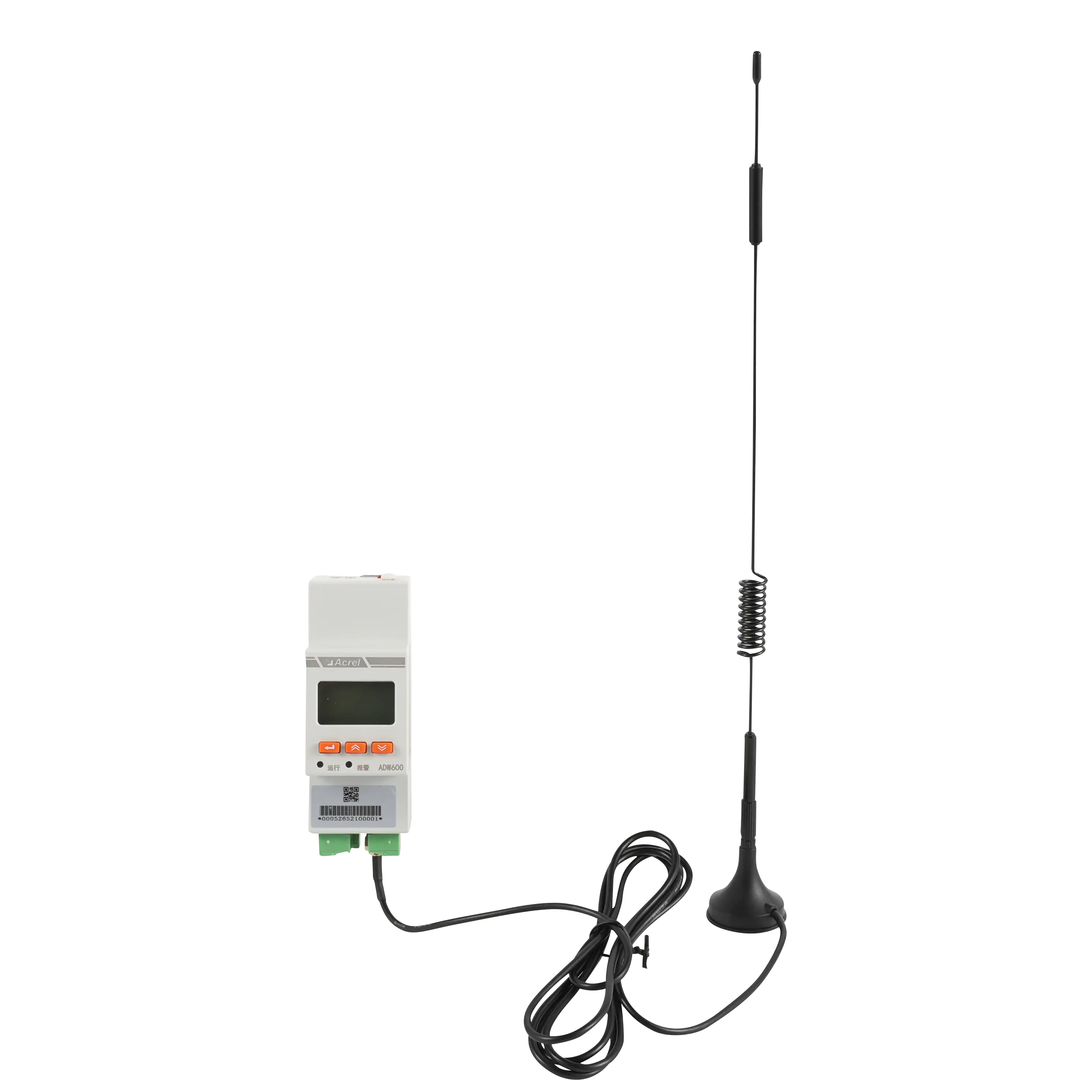

ADW600 多回路電源計測モジュール

製品の説明

説明

• ADW600は、最新の配電システム向けに設計された高度なIoTベースのエネルギー監視ソリューションです。 三相エネルギー監視をサポートし、複数の回路にわたる電圧、電流、電力、およびエネルギー消費量の正確な測定を可能にします。 マルチサーキット電流測定機能を備えたADW600は、分散負荷を一元監視する必要があるアプリケーションに最適です。

  このスマートエネルギーメーターは、 高精度電圧・電力計測と柔軟な通信オプションを統合しており、複雑な環境に適しています。IoT対応アーキテクチャにより、リアルタイム分析とリモート管理のためのシームレスなデータ送信が可能になり、効率的な 産業および商業エネルギー管理向けの信頼性の高いソリューションです。

  ADW600は、信頼性とスケーラビリティの高い監視が不可欠な EV充電ステーション、データセンター、商業ビル、配電システムなどで広く使用されています。詳細なエネルギーインサイトを提供し、運用可視性を向上させることで、ユーザーはエネルギー効率を最適化し、コストを削減し、システムの安全性を向上させることができます。

  コンパクトな設計と強力な機能により、ADW600は次世代の スマートエネルギー監視およびIoT電力管理アプリケーション向けの信頼性の高いソリューションです。

  仕様

  ---

  ADW600-U	定格電圧	3×57.7/100V、3×220/380V、3×100V、 3×380V
  	電圧精度	0.5%
  	周波数	45-65Hz
  	消費電力	各相0.5VA未満
  ADW600-I	入力電流	D10:0.03-0.15(6)A、D16:0.8-2(100)A、D24:3.2-8(400)A、D36:4.8-12(600)A
  	有効エネルギー精度	Bクラス
  	エネルギーパルス幅	80±20ms
  	有効エネルギーパルス定数	D10:6400imp/kWh、D16:400imp/kWh、D24:100imp/kWh、D36:60imp/kWh
  	消費電力	各相1VA未満
  ADW600-K	DI	4チャンネルパッシブ入力、内蔵DC12V電源
  	DO	2チャンネルパッシブ出力、容量AC230V/DC30V、3A
  ADW600-TL	温度測定	12チャンネル温度測定、精度:±2℃、12本の温度測定リード付き
  	漏電電流測定	4チャンネル漏電電流測定、入力範囲最大1mA、精度1%、漏電電流トランスは別途購入が必要です



  寸法と配線図

  ---





  アプリケーションシナリオ

  ---
