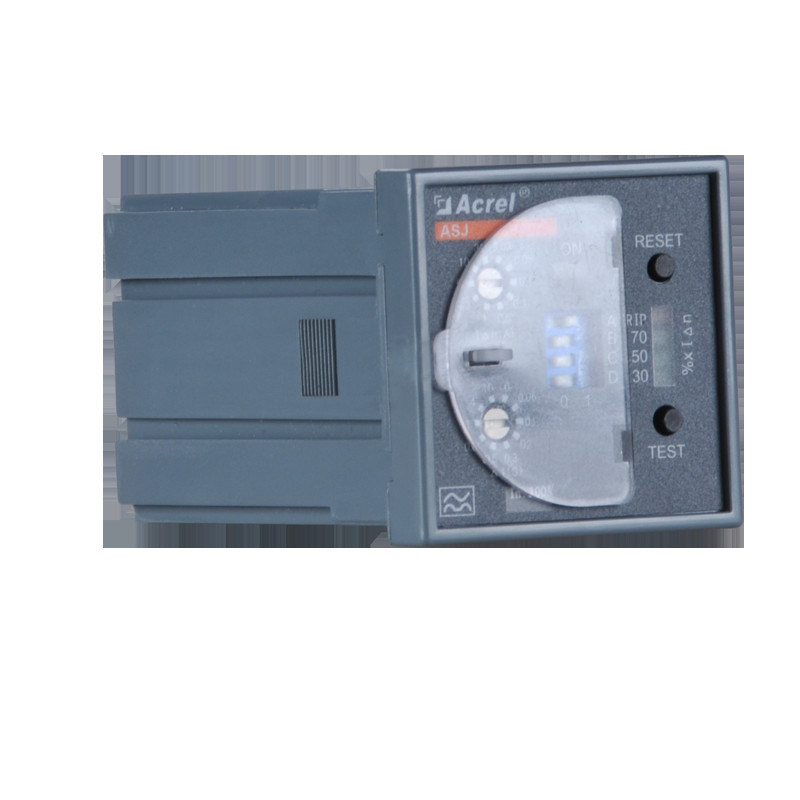

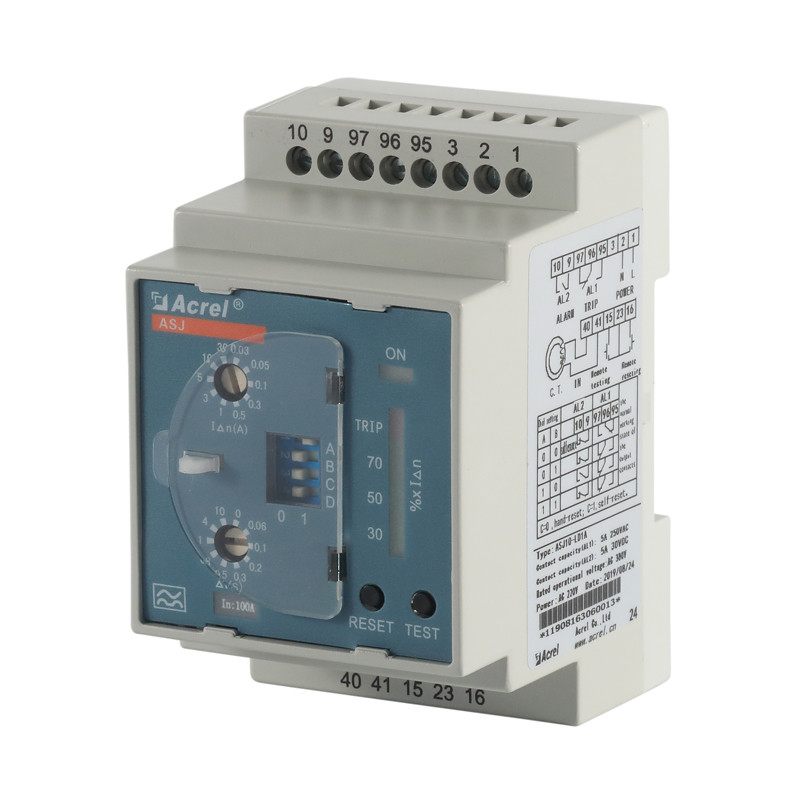

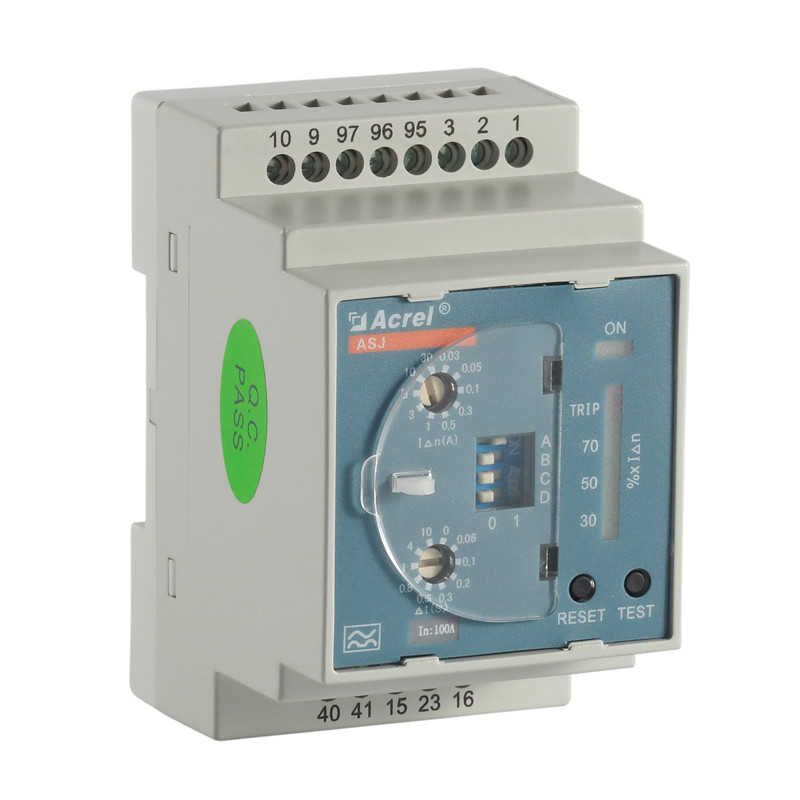

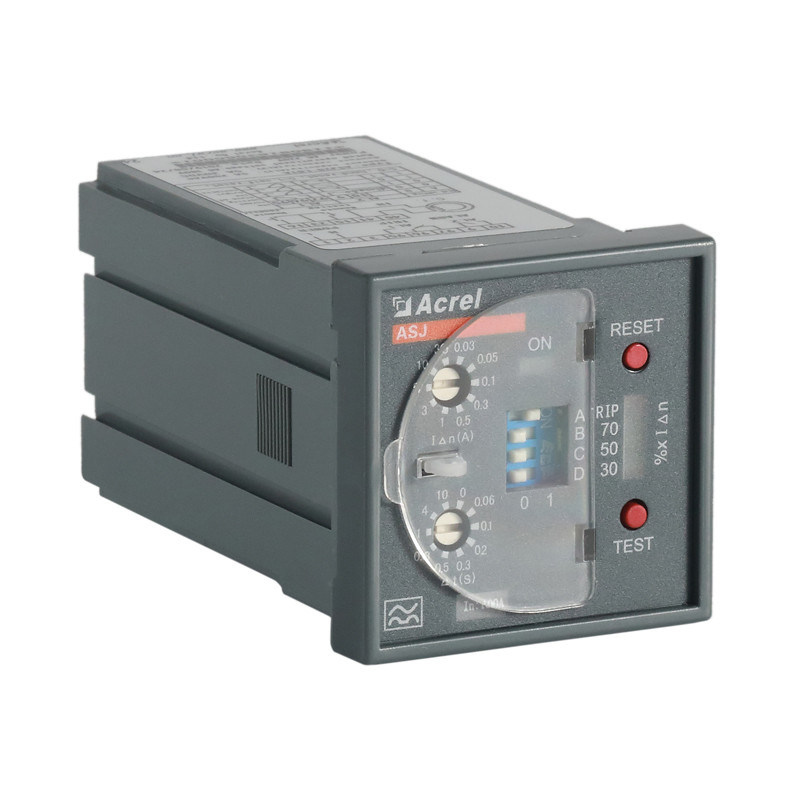

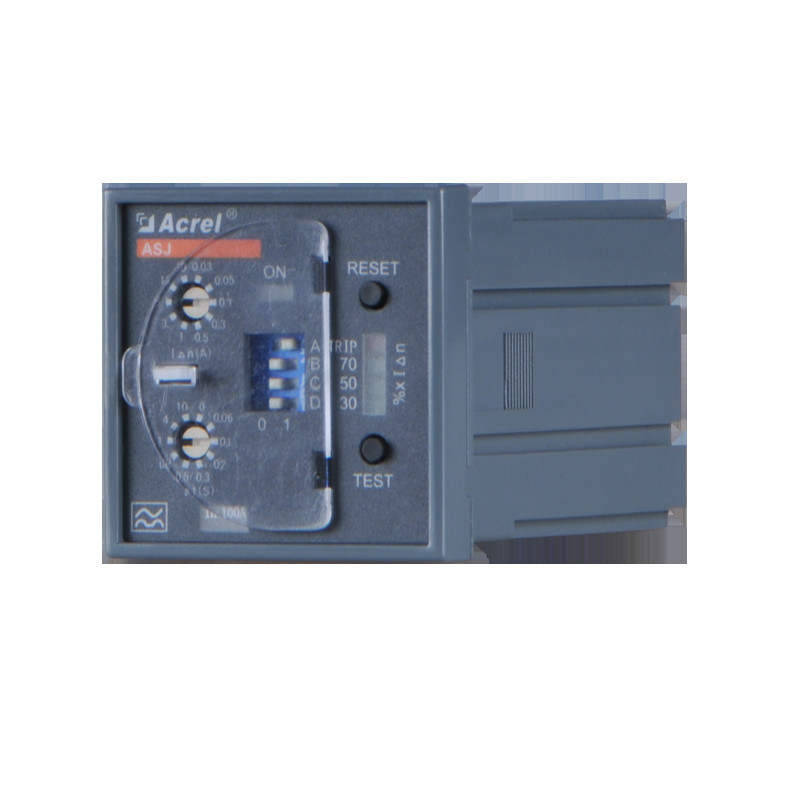

Acrel ASJ10-LD1A 地漏れリレー ディンレール 35mm

製品の説明

ASJ シリーズ 電気回路断断,低電圧回路断断,低電圧接触器のアクションリレーは,電流断の生産装置を組み合わせたものとして作ることができる.主に交流電流50HzのTTとTNシステム配送回路に適用される電気回路の地球故障保護にASJシリーズの後電流のアクションリレーが適用されます.装置の損傷や,地故障電流による電気機器の火災を防ぐため電気ショックのリスクに対する間接接触の保護も提供できます

パラメーター:

サイズ:

ワイヤリング:

ネットワーク:

適用:

FAQ:

Q: 残電流トランスフォーマーを通過できる電線は?

ファイアワイヤのA,B,Cをセンサーを通すことができますか?

3相4ワイヤのシステムでは 4ワイヤが使われます ファイアワイヤを通り過ぎてはいけません

A,B,C,Nは全て残留電流トランスフォーマーを通過させなければならない.適切なトランスフォーマーは,線直径と現場の定電流に応じて選択されるべきである.

Q: 3相と4相のワイヤーは非常に厚い.各相に測定センサーを設置し,小さな穴の大きさのあるワイヤーを通過する4つのセンサーを補給することができます.その後残留電流リレーを接続?

A: 推奨されていません. この計画では,

高周波機器では,3相の出力電流のベクトル和

4本の計測トランスフォーマーが 0 ではない (直接計測は 0 です)

機能不全やトリッピングが容易になります

Q: リニューアルプロジェクトでは,オープン型残留電流トランスフォーマーを使用できますか?

A: 再建プロジェクトでは,線の線直径が100mm未満の場合,オープン型残留電流トランスフォーマーを使用できます.この開口幅より大きいオープン型残留電流トランスフォーマーを使用することは推奨されません.大開口センサーの測定精度が低いため

Q: 残電流リレーが電源を入れるとすぐに 動作するのはなぜですか?

A: 一つは配線の誤り,もう一つは間違った製品選択かもしれません.

Q: ASJ残留電流リレーの電源を切ると ブレーカーが切れてしまう. この現象の原因は?

A: この現象は,保護された電源が切断された後にスイッチが切断されるということです. もう一つは,二重電源切換を受けたときにラインを保護することです.

ASJシリーズ残電リレーは,補助電源が故障した場合に自動的に回復し,リセットするタイプです.上記条件では,電源が切れたときに自動的に動作しないタイプとして 計器を選択できます.

Q: In:100A は パネル上で何を意味しますか? 削除できますか?

A: IN は電流を指定し,取り外すことはできません.2.2GB/T 22387-2016 の.2 および 5.1 項では,パネルは,電流の定位電流または残留電流トランスフォーマーの穴の大きさでマークする必要があります.
