UPSの監視のためのAcrel H3G-TA電池のモニタリング システム
担当者 : Dina Huang
電話番号 : 18761502682
WhatsApp : +8618761502682
| 最小注文数量 : | 1PC | パッケージの詳細 : | カートン |
|---|---|---|---|
| 受渡し時間 : | 5~8営業日 | 支払条件 : | T/T |
| 供給の能力 : | 5000pc/Day |
| 起源の場所: | 中国 | ブランド名: | Acrel |
|---|---|---|---|
| 証明: | CE | モデル番号: | ABAT100-S |
|
詳細情報 |
|||
| 相対 の 湿度: | 5%~95% | 大気圧強度: | 80~110kPa |
|---|---|---|---|
| 電源: | DC 24V | ||
| ハイライト: | ABAT100-S 鉛酸電池モニタリングモジュール,データセンター 鉛酸電池モニタリングモジュール,病院 鉛酸電池モニタリングモジュール |
||
製品の説明
バッテリーのオンラインモニタリングシステム
ABAT100-HS コレクターモジュール
Acrel ABAT100シリーズバッテリーオンラインモニタリングシステムは,SOCとSOHを含む電圧,内部抵抗,内部温度などのバッテリー動作情報を提供します.バッテリーパックのバックアップ時間を保証し,バッテリーパックの寿命を延長するために,失敗したバッテリーの早期警告と電池均衡を提供することができますシステムには監視機能があり,インストール,保守,アクセスが簡単です. システムは主にABAT100-S単一バッテリーモニタリングモジュール,ABAT100-Cグループバッテリーモニタリングモジュールで構成されています.,ABAT100-HS コレクターモジュールとタッチスクリーンなど アラームとリアルタイムデータはタッチスクリーンでクエリされ,パラメータが設定できますネットワーク化された集中管理を実現するためにモニタリングプラットフォームを選択することができます.
鉛酸電池モニタリングシステムのモジュール
| 製品モジュール | ||||||||||||||||||||||||||||
| モデル | 機能説明 | |||||||||||||||||||||||||||
| ABAT100-HS | DC24V入力で 1つの電池グループを管理します グループに最大120個の電池があります | |||||||||||||||||||||||||||

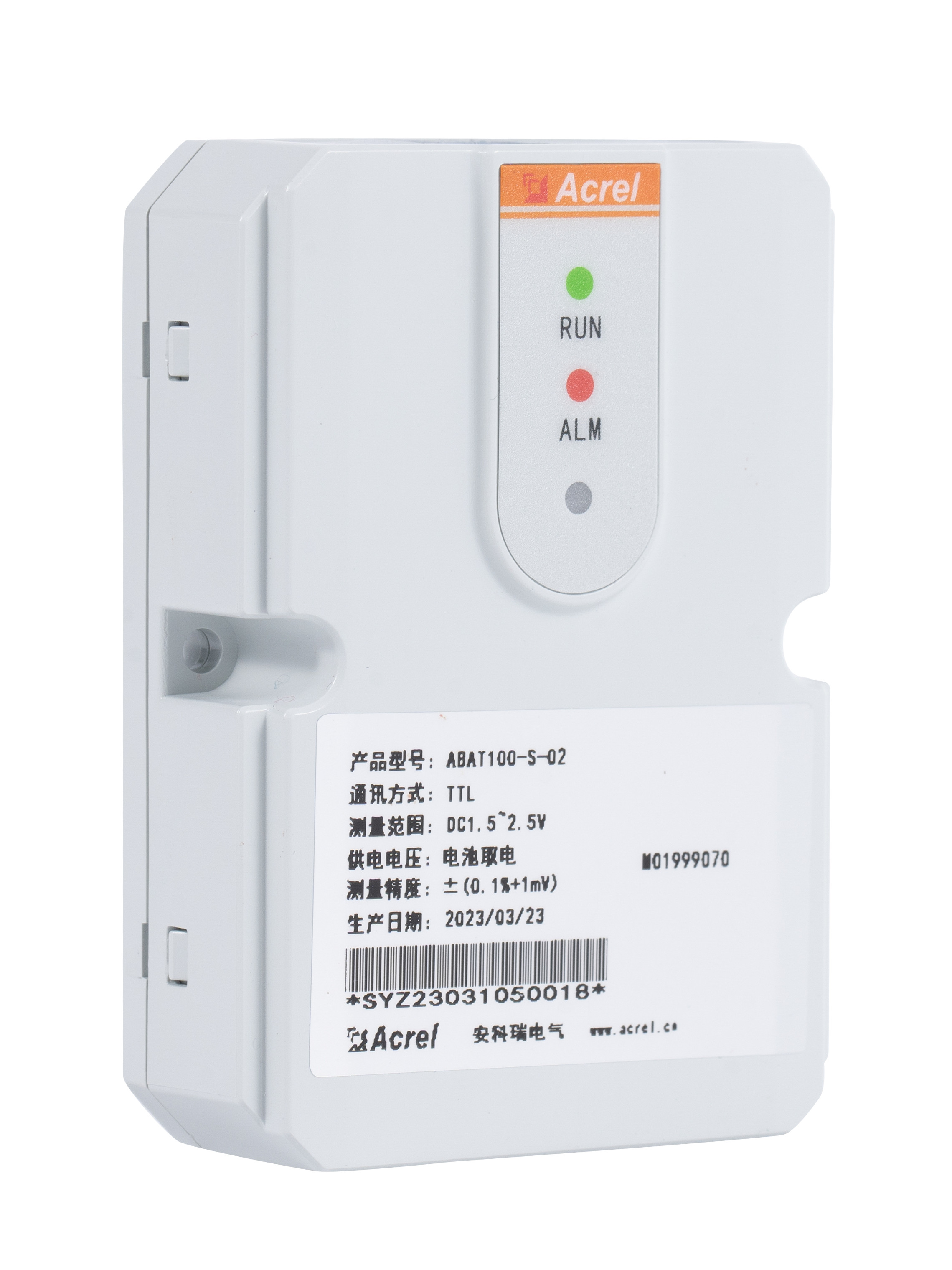

| ABAT100-S-02 | 電池の電圧,内部抵抗と負電圧をモニター 末端温度です |
|||||||||||||||||||||||||||
| ABAT100-S-06 | バッテリーの電圧,内部抵抗と負電圧をモニター 末端温度です |
|||||||||||||||||||||||||||
| ABAT100-S-12 | バッテリーの電圧,内部抵抗と負電圧をモニタリング 末端温度です |
|||||||||||||||||||||||||||
| ABAT100-C | 最大の環境温度で1つの充電/放電電電流をモニタリングする 1000A の電流範囲 |
|||||||||||||||||||||||||||
サイズ
技術的な機能
| 機能 | 記述 |
| オンライン監視 | 24時間オンラインモニタリング,モジュールごとに1つのバッテリー,電圧,内部抵抗,負端温度のモニタリング |
| 高精度測定 | 内部抵抗測定誤差が1%以下である. |
| バッテリーの内部抵抗試験 | 収集器によって制御される各バッテリーの内部抵抗の自動定期測定 |
| 低電力設計 | 低電源モードへの手動入力,Sモジュールは電池から電流を0.5mAまで抽出する. |
| 妨害防止設計 | 高性能高周波UPSの波動干渉を阻害する高反干渉設計 |
| 通信プロトコル | MODBUS-RTU プロトコル |
| 設置方法 | 縛り付け式または接着装置 |
| 指示灯 | 赤と緑のLEDライト,電源ライトとして緑のライト,指示灯として赤のライト. |
技術パラメータ
| 技術パラメータ | 記述 | ||
| 労働環境 |
動作温度:−10°C−50°C 相対湿度: 5%~95% 大気圧強度:80~110kPa |
||
| 監視能力 | "つのSモジュールが"つの電池を監視する | ||
| 監視範囲 | 2V,6V,12Vバッテリー,容量が3000AH未満 | ||
| 測定範囲と精度 | 測定内容 | 適用範囲 | 精度 |
| 単電圧 | 2V,6V,12V | ±0.1% | |
| 単一の内部抵抗 | 50°65°5°35° | (解像度) 1uΩ | |
| 負気温 | -5°C+105°C | ±1°C | |
|
電力要求
|
監視された電池から直接,2Vモジュールの正常動作で10mAの吸収電流が最大で13mAを超えない場合,6Vモジュールの正常動作で12Vモジュールの正常動作で5mAの吸収電流が最大は7mAを超えない.異なるモジュールの吸収電流の一貫性は非常に高い. | ||
| 保護 | 測定回路と電源回路は,逆接続保護と光隔離の2つの保護レベルを有する. | ||
| 通信インターフェイス | UARTポート,MODBUSプロトコルをサポート | ||
| 断熱電圧に耐える | 2000VAC | ||
| 体重 | 90g | ||
ネットワーク
ネットワークソリューション1:タッチスクリーン シリアルポート取得ネットワークソリューション:
ネットワークソリューション2:Acrel EMS,EIOTプラットフォームネットワークソリューション:
注記:
ABAT100-HS: 1つのグループで最大120個のバッテリーを管理する
ABAT100-S-02/6/12: 2/6/12V電池を検出し,電池電圧,内抵抗,マイナス温度を検出する.
ABAT100-C: 1 つの充電/放電電流と 1 つの環境温度を検出し,最大電流範囲は 1000A です.
現場写真
