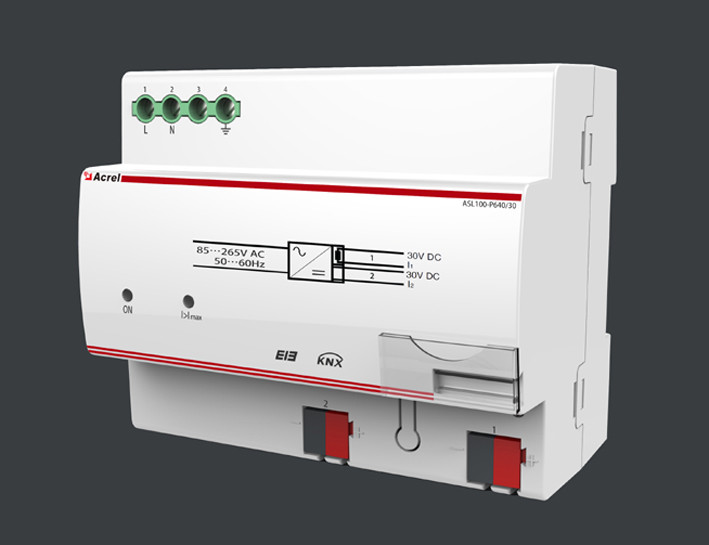

Acrel ASL100-P640/30 KNX スマートライト 640mA 30V 電源モジュール

製品の説明

記述

1概要

ASL100-P640/30 バス電源モジュール (以下"電源"と呼ばれる) は,Acrel-bus インテリジェント制御システムに基づくバス電源である.バスのすべての制御モジュールは,電源のストーカーによって電源と結合しています. この製品は,企業標準Q31/0114000129C032-2017ASL100インテリジェントライトコントロールシステムを満たしています. バスは,標準 EIBワイヤリングターミナルと標準 KNX バスで接続されています.モジュールのリセットキーを押した後に, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physically. 使用中に電源を20秒以上切断する必要がある場合,電源線を切断する必要があります. このモジュールモデルは,また30VDC補助出力電源に接続されています.この補助電源は,外部の電源モジュールに電力を供給することができます.IPモジュールやタッチスクリーンなどです

2仕様とモデル

3. テクニカルパラメータ

4構成

このモジュールは35mmのトラック設置に適用されます. モジュールをトラックに絞り込むだけです.電源入力端を通常の電源回路に接続しても大丈夫です.ワイヤリング端末に接地記号が観察されますターミナルを PE 線と接続することを提案しています

モジュールの操作,設置,試験および保守が設置中に正しさを保証しなければならない.

5電気配線図

1 メイン入力端末
2 過剰電流指標
3 走行指示
4 直流電圧配線端末
5 リセットキー
6 KNXバスターミナル (通信は付属)
7 リセット指示
8 ラベル

6申請ガイド

シリーズ電源モジュールは主にシステムに電力を供給します.電源の入力端は通常のメインストリート回路に接続されています.出力端はKNXバスで他のモジュールをシステムに接続します電源モジュールは,同じ支線上の他の制御モジュールを電源化することができる.

6.1 製品の特徴

この電源モジュールは,最大64の制御モジュールに電源を供給することができ,バスリセットで接続されています.超電流表示と短回路保護一つの支線に電源が2つある場合,電源間のバスケーブルの長さは200m未満である.

この電源モジュールは バスの電圧を供給し バスの信号を接続し KNX/EIB システムの電圧を監視します電源は,他の外部施設 (タッチスクリーンとIPゲートウェイなどの) の電圧を提供するために1つの30V補助DC電圧を提供することができます.,など).

6.2 パラメータ説明

電源モジュールは,誤った接続による人身傷害を避けるため,電源と信号結合ユニットとして注意深く電力を接続する必要があります.電源モジュールと他の制御モジュールの間のバスケーブル最大長さは350mを超えない.同じ支線上の2つの電源供給源間のバスケーブルの長さは200m未満でなければならない.

電源モジュールは,標準の EIB 電線端末と標準の EIB ケーブルでシステム全体に接続されます.モジュールの走行指示灯が通常 オンになっている復元 (短期間の電源中断) のためにシステムをオフにする必要があります場合,モジュールの復元ボタンを押すことはOKです.バスのリセット時間は20秒以上続きます (キーの繰り返しトリガーは無視されます)バスに接続された制御モジュールは,元の状態に戻ります.制御モジュールの短回路またはシステム全体が使用中に過電し,電源を長時間切断する必要がある場合バスの電源を自動的に切断し,モジュールのインジケーターがオンになります.

7備註

1. モジュールを使用する前に,その外観が損傷しているかどうかを確認してください. 損傷した場合,使用中に電気漏れを防止し,人身怪我を避けるために,小売業者に交換するようにしてください.
2. 停電したモジュールをインストールします. 停電したモジュールを交換できない場合は,状況に応じてプロのスタッフに操作を依頼してください.
3. デバッグする前にモジュールをバスに接続します. 実行指示が正常に動作しているかどうかを確認します. プログラムボタンを操作して,プログラム指示が正常に動作しているかどうかを確認します.インディケーターが異常で動いている場合プログラムボタンを操作して,プログラムインジケーターが正常に動作しているかどうかを観察してください.
4パラメータをダウンロードする前に バスとコンピュータが正しく接続されているかどうかを確認します.
5通信ケーブルとして標準の EIB 扭曲ペアケーブルを選択し,標準の KNX ケーブル端末を使用します.
