IP30 dia 24mmのスプリット・コアの変流器/電流センサー
担当者 : Dina Huang
電話番号 : 18761502682
WhatsApp : +8618761502682
詳細情報 |
|||
入力電流: | 600A | 出力電流: | 1AAKH-0.66 40I 電流トランスフォーマー |
---|
製品の説明

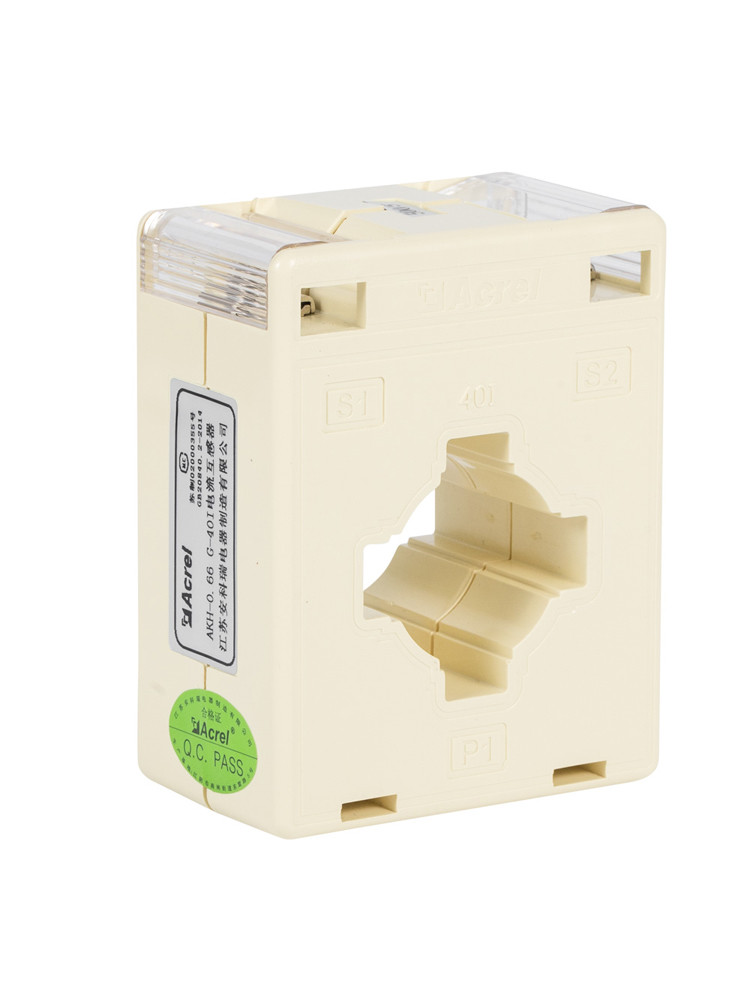

AKH-0.66 40I 電流トランスフォーマー
彼らは特許を取得し,折りたたみ設計されています. 外見は美しく,配線は便利です. 透明なポリカーボネート材料は折りたたみのために選択されています. 我々ははっきりと二次リード配線を見ることができます..電線とバスを通る方角の丸い穴があります 交流電流の信号取得要素として一般的に計測器と組み合わせられ,電気装置に広く使用されています. この製品は,GB20840.2-2014の要件を満たす (同等のIEC61869-2):2012CE証明書を取得している.
仕様とサイズ
サイズ (mm) タイプ |
輪郭の大きさ | サイズによって | マウントサイズ | 許容性 (mm) |
||||||||||||||
W | H | D | a は | e | Φ | M について | N | |||||||||||
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 | ±1 | |||||||||
40 I | 75 | 95 | 45 | 40 | 11 | 31 | 40 | 57.5 | ||||||||||
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 | ||||||||||
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
タイプ選択
仕様 | 定数電流 割合 (A) |
精度度と 対応する名乗負荷 (VA) |
直ぐに 通過する トムズ |
バス スペック (mm) /番号 |
最大ケーブル 外部 直径 (mm) |
インストール アクション |
|||||||||||
0.2 | 0.5 | 1 | |||||||||||||||
30I
|
15/5(1) | 1.5 | 5 | / | フ22 | A について | |||||||||||
20/5(1) | 1.5 | 4 | |||||||||||||||
25〜30/5 (1) | 1.5 | 3 | |||||||||||||||
40〜60/5 (※1) | 1.5 | 2 | |||||||||||||||
75-100/5(1) | 1.5 | 1 | 30×信頼 の ある 兄弟, 1/1 | A,B | |||||||||||||
150-200/5 ((1) | 2.5 | 1 | |||||||||||||||
250/5(1) | 3.75 | 1 | |||||||||||||||
300〜450/5(1) | 5 | 1 | |||||||||||||||
500/5(1) | 10 | 1 | |||||||||||||||
600/5 | 10 | 1 | |||||||||||||||
40I
|
10/5(1) | 1.5 | 10 | / | フ30 | A について | |||||||||||
15/5(1) | 1.5 | 8 | |||||||||||||||
20/5(1) | 1.5 | 5 | |||||||||||||||
25〜30/5 (1) | 1.5 | 4 | |||||||||||||||
40/5(1) | 1.5 | 3 | |||||||||||||||
50~75/5 (1) | 1.5 | 2 | |||||||||||||||
100/5(1) | 1.5 | 1 | 40×10/1 | A,C | |||||||||||||
150/5(1) | 2.5 | 1 | |||||||||||||||
200/5(1) | 2.5 | 1 | |||||||||||||||
250/5(1) | 3.75 | 1 | |||||||||||||||
300〜450/5(1) | 5 | 1 | |||||||||||||||
500-800/5(1) | 10 | 1 | |||||||||||||||
1000/5(1) | 10 | 1 | |||||||||||||||
60I | 150/5(1) | 2.5 | 1 | 60×信頼 の ある 兄弟, 1/1 | フ44 | A,C | |||||||||||
200-250/5(1) | 2.5 | 1 | 60×6/1 - 2 | ||||||||||||||
300〜450/5(1) | 5 | 1 | |||||||||||||||
500-800/5(1) | 10 | 1 | |||||||||||||||
1000〜1250/5 (((1) | 10 | 1 | |||||||||||||||
1500~2000年5 (((1) | 20 | 1 | |||||||||||||||
2500/5(1) | 30 | 1 | |||||||||||||||
80I
|
150/5(1) | 2.5 | 1 | 80×信頼 の ある 兄弟, 1/1 | フ50 | A,C | |||||||||||
200-250/5(1) | 2.5 | 1 | |||||||||||||||
300-400/5(1) | 5 | 1 | |||||||||||||||
500-800/5(1) | 10 | 1 | |||||||||||||||
1000〜1250/5 (((1) | 10 | 1 | |||||||||||||||
1500~2000年5 (((1) | 20 | 1 | |||||||||||||||
2500~3000/5 (((1) | 30 | 1 |
