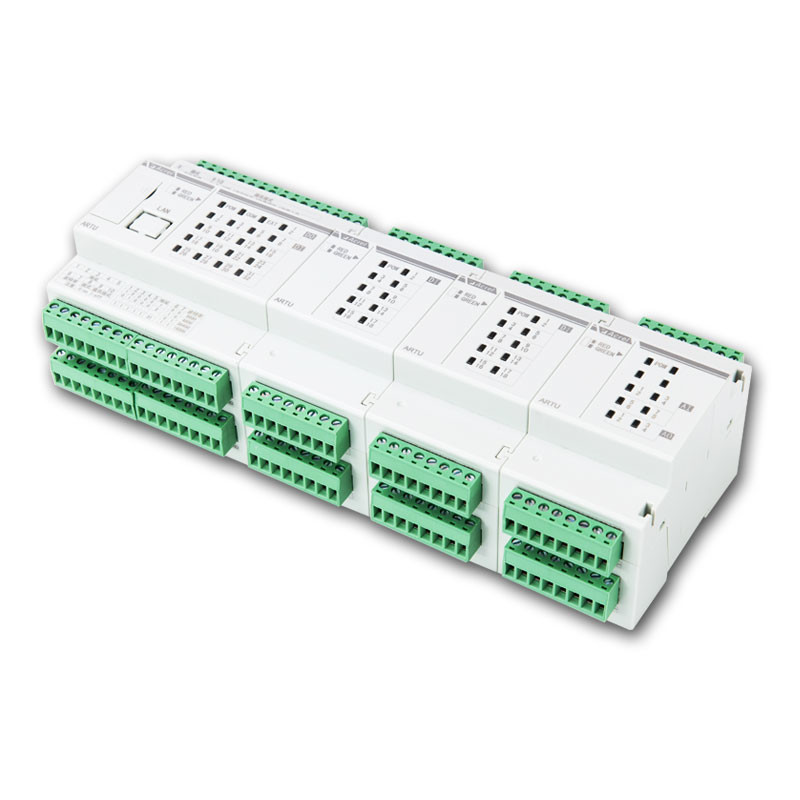

ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ

最小注文数量 : 1 支払条件 : L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力 : 1週あたりの1000pcs
起源の場所: 中国 ブランド名: Acrel
証明: CE モデル番号: ARTU100

詳細情報

コミュニケーション: RS485 製品名: リモート ターミナルの単位RTU
アナログ: 4-20mA 名前: リモート ターミナルの単位
ハイライト:

acrelのリモート ターミナル

,

rs485リモート ターミナル

,

acrelのrtuのリモート ターミナルの単位

製品の説明

概要


ARTU100シリーズ遠隔communication&の制御装置は理性的な配分および産業オートメーションのような適用の転換の価値そして遠隔リレー出力の獲得のために特に設計されている。それはデータ交換直通コミュニケーションおよび上部コンピュータ モニタリング システムを実行する。



機能特徴


                                ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 0



1. 両方向10-100mbits適応性があるイーサネット コミュニケーション、サポートIPV4、IPV6。



2. サポートWebページ変数構成、UDPの放送、SNMMPのネットワーク管理、DHCPの自動アクセスIP。



3. それは断絶するために/顧客機能8方法を実現でき、8方法顧客の関係か8方法サーバー関係を同時に実現する。



4 .8方法RS485コミュニケーション、ボード・レート サポート1200-115200はチェック・ビット、ストップ・ビットを置くことができる、データ・ビット置く、ことができる;各485は30メートルに接続することができる。



5. MODBUS TCPとMODBUS RTU間のプロトコル変換は実現することができる。



変数




PQWERの夕食 AC/DC 85-265V、DC48V
パワー消費量 ≤9W (モジュールを除いて);≤15W (を含むモジュール、3つまでのモジュール)
モデル ARTU100-K32 32道のディディミアム(活動的な/受動、任意)
ARTU100-K16 16道のディディミアム(活動的な/受動、任意)
ARTU100-KJ8 8道のディディミアム(活動的な/受動、任意);8道は、出力モードする:リレーnormally-open接触の出力、接点容量;AC 250V/3A DC 30V/3A;
COMUMICATION





コミュニケーション

RS485インターフェイス 2道485コミュニケーション;Modbus-RTUの議定書;ボー レート1200 | 38400bps
ダイヤル スイッチ 10ビット
表示燈 20の表示燈


配線




ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 1 ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 2









指定



ARTU100-K16/K32

ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 3

ARTU100-K8/J8

ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 4



表示燈の記述



1. 捕虜は電源を参照する。
2. COMはコミュニケーション ライトを参照する。
3. EXTはモジュール コミュニケーション ライトを示す。
4. 数はチャンネル番号を(例えば、K16はDI1-DI16を示す)、奇数示す赤灯を示し、偶数は緑色航法燈を示す。(表示燈の特定の情報については次テーブルを見なさい。)

                                      ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 5



捕虜:電源



COM:コミュニケーション ライト



EXT:モジュール コミュニケーション ライト



チャネルの数(奇数は赤灯である、
偶数は緑色航法燈である)



                                         ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 6

Modbusの議定書からのTCP/IPの議定書へのデータ変換を実現し、装置と伝達し合う。



ネットワーク


ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 7



適用




               ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 8ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 9



取付け




ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 10




パッケージ






最低のパッケージ



ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 11 ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 12 ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 13 ARTU100 Rs485のリモート ターミナルDI/DO AI/AOのリレー アナログ入出力シリーズ 14



最低PAKAGE



パッケージ次元(1 PC)

170*150*130mm

Pakageの重量(1 PC)

0.5Kg



全箱PAKAGE



パッケージ次元(36 PCS)

450*240*250mm

Pakageの重量(36 PCS)

18.5kG



プロダクトHSコード



8543709990



注意!

上記のパッキングおよび重量データはARTU-K32を模倣するためにだけ参照することである。

他のモデルか任意機能のために、細部についてはセールスマンに連絡しなさい、あなたの協同をありがとう!
