4-20mAはAC電流のトランスデューサーBA50-AI/Iを通して50mmを出力した

最小注文数量 : 1部分 価格 : $30.80 / Piece
起源の場所: 江蘇、中国 ブランド名: Acrel
モデル番号: BA50-AI/I

詳細情報

使用法: 電気の送信機 理論: 現在のセンサー
出力: デジタル センサー、DC4-20mAまたはDC0-20mA 電源: DC24VかDC12V
入力電流: AC 0~ (60-600) A サイズによって: 50mm
正確さ: 0.5 単位の販売: 単一項目
単一のパッケージのサイズ : 17X15X13 cm 単一の総重量: 0.900 kg
パッケージのタイプ: 紙の箱
ハイライト:

50mmの電流のトランスデューサー

,

50mm AC現在のトランスデューサー

,

20mA 電流のトランスデューサー

製品の説明

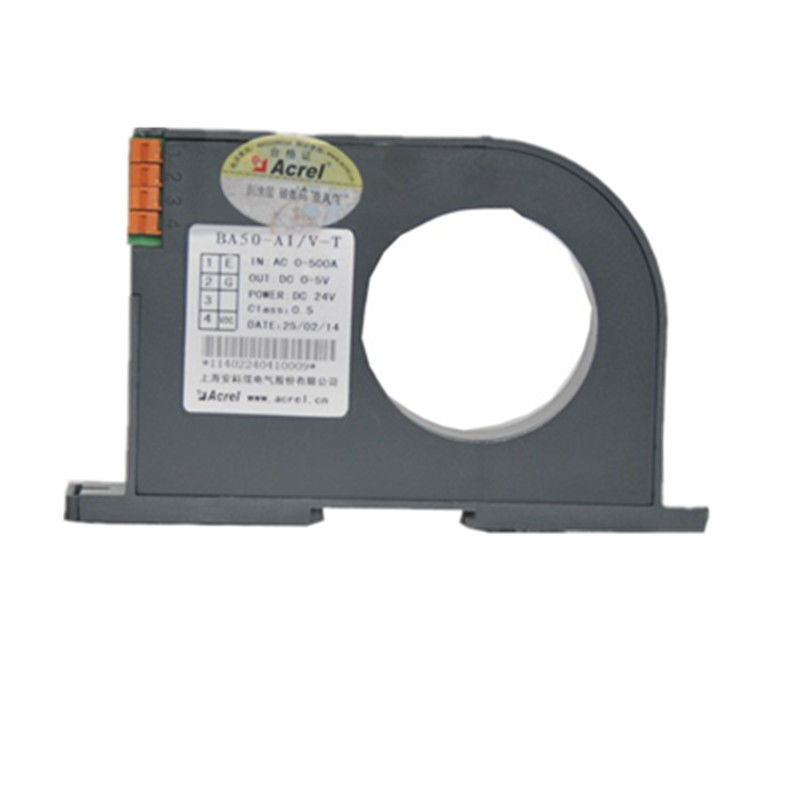

BAシリーズAC現在のセンサー

4-20mAはAC電流のトランスデューサーBA50-AI/Iを通して50mmを出力した 0

概要

BAシリーズ行ない電磁誘導理論に従う電力網の交流の実時間測定。それらは精密な一定した現在の技術およびDC信号に測定された流れを隔離し、変えるのに線形温度修正の技術を利用する。彼らは24Vか12V電源を採用する。彼らは大きい積み過ぎ容量、高精度、分離および安全および低い電力の消費特色にする。適用は産業オートメーションのセクターをカバーする。

BAシリーズ残りの現在のセンサーは電気漏出を監察し、電気回路または電気機器の絶縁材の性能の減少から起こる事故を避けるために電気回路または電気機器の絶縁材を検出するように設計されている。プロダクトはGB/T13850-1998およびGB1208-2006に従う。

タイプのための説明

4-20mAはAC電流のトランスデューサーBA50-AI/Iを通して50mmを出力した 1

注:BA50L-AI/I (V):交互になる残りの現在のセンサー

技術的なデータ


技術的な変数 指示しなさい
入力信号 BA50-AI/Iの測定範囲AC0~ (60-600) A
出力 わずかな値 DC4-20mAかDC0-20mA
積み過ぎの保護 フル・スケールのMax.output≤135%
負荷抵抗 現在の出力時:(供給の電圧4/0.02) Ω
さざ波の部品 フル・スケールの出力signal≤1%のAC部品
電源

DC24Vは範囲18~30Vを可能にした

DC12Vは範囲10~15Vを可能にした

パワー消費量 ≤1W
絶縁耐力 入出力と電源間の力の頻度withstansの電圧2000VAC
Pricisionの程度 0.5
温度の漂流係数 ≤200ppm
応答時間 Average≤350mS
設置方法 キャビネットのTS35mmガイドの取付け、かねじ
包囲された条件 温度

実用温度:- 25℃~+70℃

保管温度:- 40℃~+85℃

湿気 ≤90%RHの露無し、積極的なガス無し
高度 ≤2500m



形および穴のサイズ

BA50変流器の形そして穴のサイズ。

4-20mAはAC電流のトランスデューサーBA50-AI/Iを通して50mmを出力した 2

タイプ 輪郭のサイズ(mm)
W H φ M N L
BA50-AI/I 35 84 50 125 135 24



配線の例

図に示すように、入力はラックである。現在の出力センサーの出力は電圧出力センサーの出力が共通GND.Inの電圧源のこの例間、共通GND、RLとの現在の源であるユーザーの負荷である。出力が現在なら、負荷は400Ω (12V電源と)または800Ωまである(24V電源と)。出力が電圧なら、負荷は1kΩまたはそれ以上にである。

4-20mAはAC電流のトランスデューサーBA50-AI/Iを通して50mmを出力した 3

   4-20mAはAC電流のトランスデューサーBA50-AI/Iを通して50mmを出力した 44-20mAはAC電流のトランスデューサーBA50-AI/Iを通して50mmを出力した 5



4-20mAはAC電流のトランスデューサーBA50-AI/Iを通して50mmを出力した 64-20mAはAC電流のトランスデューサーBA50-AI/Iを通して50mmを出力した 7
